使用说明书



       该仪器具有高精度、易操作、携带方便之优点。可配具有功能强大的同步测试软件，可将测试数据通过数据线输入电脑，同步显示测试力曲线图及测试过程中详细的测试力的记录，并可保存、打印，做各种分析。与各种试验台及夹具组合成不同用途的试验机。



一、 安全注意事项

注意：如果操作错误，可能会损坏仪器、或导致严重的事故。本说明书中，指出了预防事故发生的重要事项和产品的使用方法，请在使用前仔细读此说明书。使用后请妥善保管。如果是测试冲击负荷，请选用量程比所测试冲击负荷值大一倍的型号。

警告：

1、在破坏性测试时，应戴上保护面具和手套以防测试过程中发生的飞溅物质伤及到人。

2、不要使用已损坏或严重弯曲变形的夹具。自制夹具请参阅本说明书中相关的参数（本公司另备有各类夹具，客户可根据需要另行选购，也可根据客户需要定做夹具）。

3、不要超负荷使用本仪器。否则可能导致传感器永久损坏，甚至发生事故。

4、当测试值超过满量程的105％时, 蜂鸣器会连续鸣叫, 此时请快速解除所加之负荷或降低负荷。

5、请使用我公司配套的数据线通信，否则会造成仪器永久性故障。

6、本机用于测试推力或拉力，不要在测试杆弯曲或拧紧的方向用力。

7、不要使用已损坏或变形的钩子及夹头。

8、请使用配套的充电器充电，否则会引起电路故障，甚至引发火灾。

9、不要使用充电器额定电压以外的电源，否则可能会引起电击或火灾。

10、不要用湿手拔出或插入插头，否则可能导致触电。

11、不要拉拽充电器的电源线来拔出插头，以免电线被扯断而遭电击。

12、请用柔软的布来清洁本机。将布浸入泡有清洁剂的水中，拧干后再清除灰尘和污垢。

13、请勿在以下环境中操作本机

   （1）潮湿的环境

   （2）多尘的环境

   （3）使用油或化学品的地方

   （4）周围有震源的地方

14、请在规定的温湿度范围内使用及储存，否则可能造成仪器故障。

15、不要自行拆卸修理或改造本机 ，这些行为可能引起仪器永久性故障。

16、其他安全生产需注意的未尽事项。



二、 功能

该仪器是通用型多功能高精度的推拉负荷测试仪器，适用于各种产品的推拉负荷测试，插拔力测试、破坏性试验等，并可结合各种机台和夹具组合成不同用途的小型试验机。 产品还可以通过同步测试软件连接电脑同步显示测试力曲线图及测试的过程，并可保存，打印做各种分析，是新一代高效的推拉力测试仪器。







三、 主要特点

1、高精度高分辨率；

2、峰值保持功能；

3、峰值自动解除功能；

4、上下限偏差值自由设定判断，超过上限值蜂鸣器报警；

5、特大记忆储存功能；

6、三种单位N、kgf、lbf自动互换；

7、重力加速度设置功能；

8、无操作自动关机功能；

9、2套安装尺寸，适应国内外多数测试机台，方便用户安装到机台上使用；

10、LCD液晶屏可翻转显示；

11、感应式背光灯，开启关闭可自由设定；

12、RS-232C串口输出功能；

13、配同步测试软件将测试数据通过数据线输入电脑，电脑上同步显示测试力曲线图及测试过程中详细的测试力的记录，并可保存、打印，做各种分析。

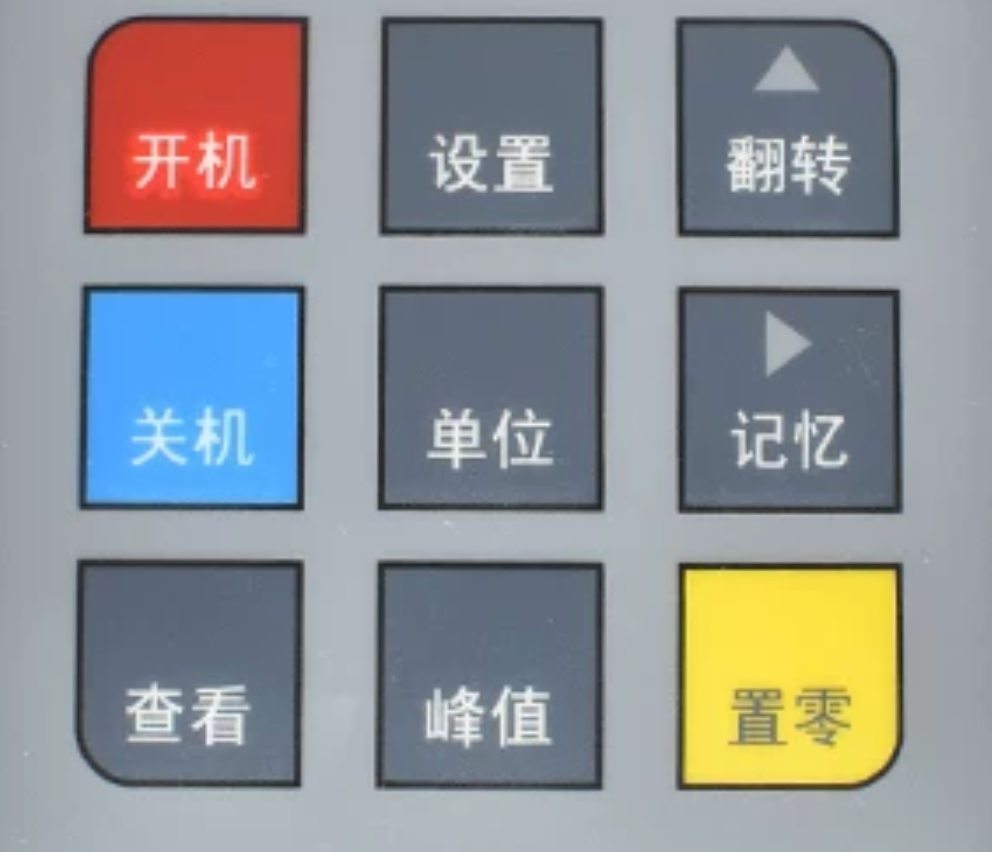

操作界面：

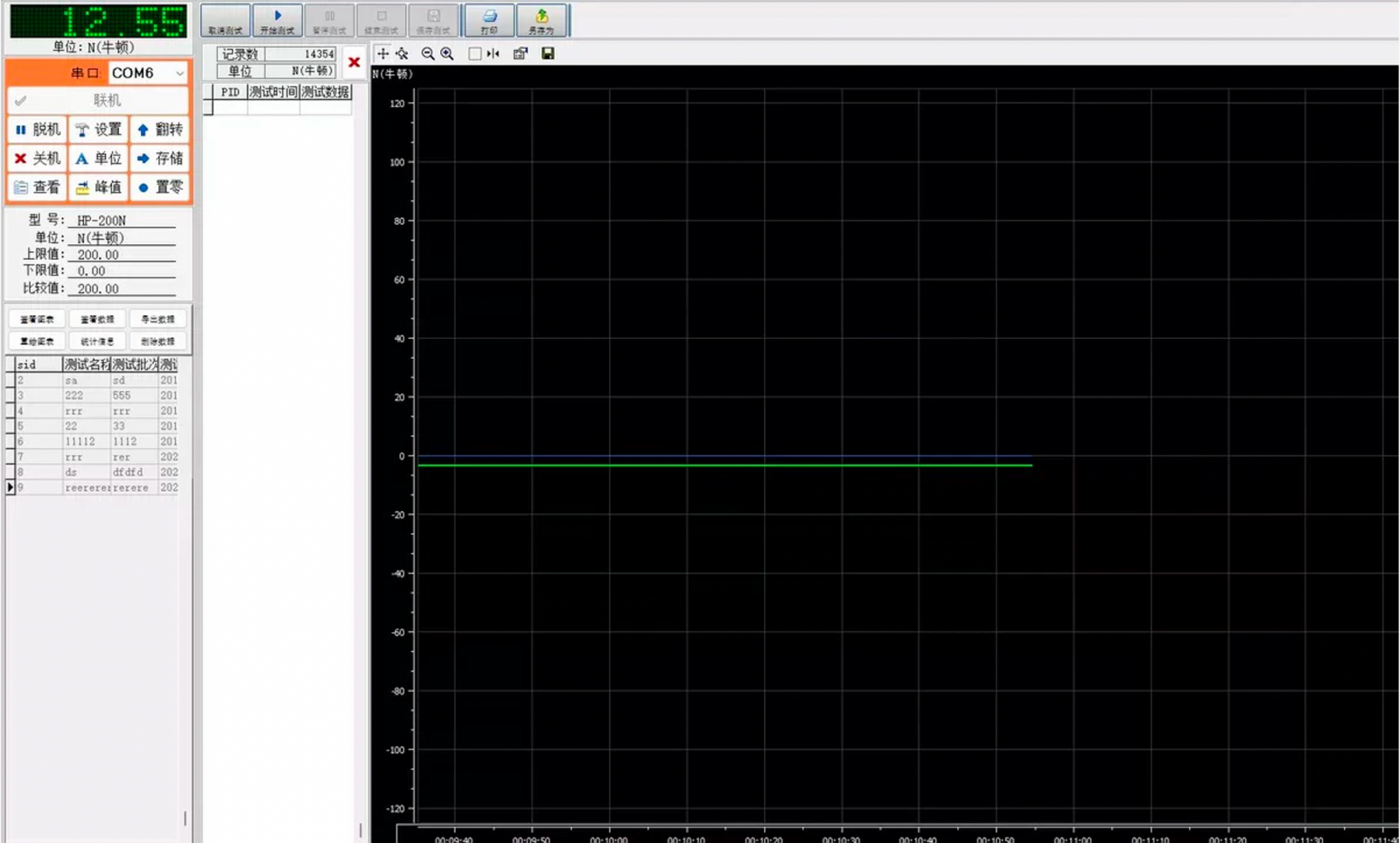

下图为拉力峰值图：



注意事项：

1、该仪器只能承受20N的拉力，小鼠不能达到这个拉力。超过后仪器会损坏。

2、该仪器不能置放震动的桌面，否则数值会一直波动
